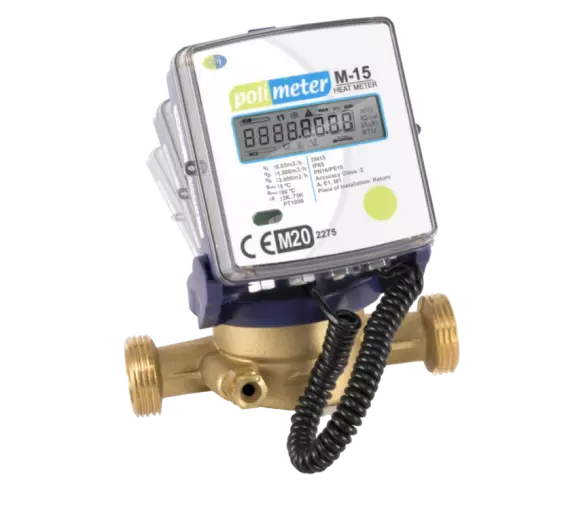

Mekanik Kalorimetre

Mekanik kalorimetre akışkanın bir tribün üzerinden geçirilerek akışkanın hızını; tribün hızıyla bağlı olarak akışkanın hacmini hesaplayan bir ölçüm ve hesaplama sistemine sahiptir.

TEKNİK BİLGİLER

    MEKANİK KALORİMETRE HAKKINDA

  • Mekanik kalorimetre EN 1434'e göre kompakt sayaç tipi ve hibrit cihaz, kalorimetrelerini ölçen akış sensörü, sıcaklık sensörü çifti ve hesaplayıcıya sahip 3 ana üniteden oluşmaktadır. Bu parçalar fabrikada monte edilip kalibre edildikten sonra yetkili servis tarafından kabul edilmiş veya akredite bir laboratuar olmadığı sürece parçalara ayrılamaz, eklenemez, değiştirilemez.

  • Su Hacmi, geçiş süresi yöntemine dayalı akışkanı bir tribün üzerinden geçirilerek akışkanın hızını trinün hızıyla bağlı olarak hesaplayan bir ölçüm ve hesaplama sistemine sahiptir ve bu yöntemin doğruluk prensibi kanıtlanmıştır. Akış yönünde gönderilen ses darbelerinin iletim süresine 'Akış yönündeki iletim süresi', ses darbelerinin akış yönünün tersi yöndeki iletim süresine ' ters akış yönü '.' Akış yönündeki iletim süresi 've' Ters akış yönündeki geçiş süresi 'arasındaki fark sıvının akış hızının bir göstergesidir.

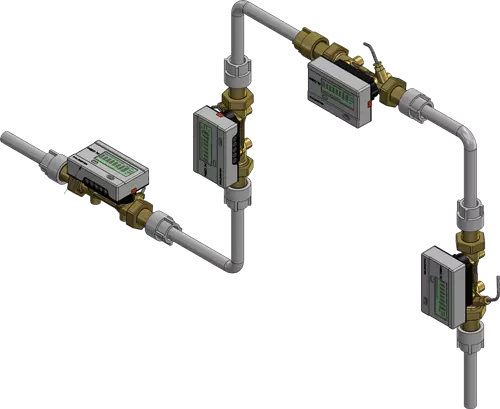

    Yatay, dikey, giriş ve dönüş montajına uyumlu olduğu için kullanım kolaylığı sağlar.

Akış Sensörü.

  • Akış sensörü, hesaplayıcı veya sensör ayrılmışsa ve mühürler kırılmışsa, sayaç artık faturalama amaçları için geçerli değildir. Ayrıca fabrika garantisi artık geçerli değildir.

  • Mekanik kalorimetrede Kullanılan Mekanik Ölçüm Yöntemi Temel olarak, Mekanik Sensör ve tüm birimlerin birbiriyle uyumluluğu, olağanüstü yüksek ölçüm doğruluğu ve güvenilirliği sağlar.

  • Mekanik kalorimetrelerin LCD ekran yapısı, transleflektif ve çalışma sıcaklığı ile yüksek kontrastlı olarak tasarlanmıştır. Bundan dolayı Biriken ısı enerjisi ve / veya soğutma enerjisi, kesir noktaları ve ölçüm birimi dahil olmak üzere tümü sekiz basamak şeklinde kWh, MWh veya GJ cinsinden görüntülenebilir.

  • Diğer okuma seçenekleri şunlardır: birikmiş su tüketimi, çalışma saati sayacı, mevcut sıcaklık ölçümleri, akım akışı ve güç okumaları. Ayrıca, Mekanik kalorimetre günlükleri, hedef gün verilerini, hata saat sayacını, maks. akış, maks. güç, bilgi kodu ve geçerli tarih / saat.

  • Mekanik kalorimetrelerde ER14505 ve ER18505 batarya seçenekleri kullanılabilir. ER14505 bataryası 2600mAh kapasiteye sahiptir ve ısı ölçer ömrü 5-6 yıldır. ER18505 batarya 4000mAh kapasiteye ve 10-12 yıl ısı ölçer ömrüne sahiptir. bunlar normal çalışma modu değerleridir.

Mekanik Kalorimetre dijital ekran.

Mekanik Kalorimetre kesit görünümü.

  • Mekanik kalorimetrenin sızdırmazlık planı ve kilit sistemi; sensör ve hesap makinesi, pirinç gövde üzerindeki imalat sırasında sızdırmazlığı sağlar ve sıcaklık sensörü, montaj sırasında sızdırmazlığı sağlar.
    ÖNEMLİ: Mühürler kırılırsa, sayaç artık faturalama için uygun değildir. Bu nedenle mahkeme, ancak onaylandıktan sonra sayacı yeniden doğrulama yetkisine sahip yetkili bir laboratuvar tarafından açılabilir.

    Mekanik Kalorimetre mühür planı.

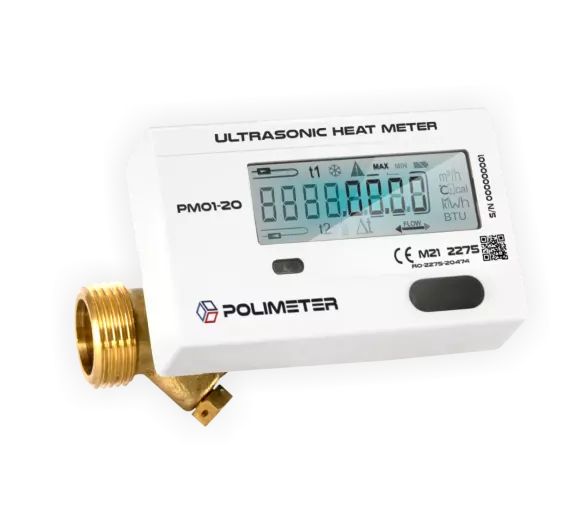

PM01 Ultrasonik Kalorimetre

PM01, ultrasonik ölçüm prensibine dayanan kombine tip ölçüm cihazıdır. Hibrit sistem tabanlı ısıtma ve soğutma sistemlerinde kullanılabilen ölçüm cihazıdır. Enerji taşıyıcı olarak suyu kullanır ve akış yönünde ve su akış yönünün tersine ses dalgaları göndererek suyun akış hızını hassas bir şekilde hesaplar.

TEKNİK BİLGİLER

    PM01 ULTRASONİK KALORİMETRE HAKKINDA

  • EN 1434'e göre kompakt sayaç tipi ve hibrit cihaz, kalorimetrelerini ölçen akış sensörü, sıcaklık sensörü çifti ve hesaplayıcıya sahip 3 ana üniteden oluşmaktadır. Bu parçalar fabrikada monte edilip kalibre edildikten sonra yetkili servis tarafından kabul edilmiş veya akredite bir laboratuar olmadığı sürece parçalara ayrılamaz, eklenemez, değiştirilemez.

  • Su Hacmi, geçiş süresi yöntemine dayalı iki yönlü ultrasonik teknik kullanılarak ölçülür ve bu yöntemin doğruluk prensibi kanıtlanmıştır. Akış yönünde gönderilen ses darbelerinin iletim süresine 'Akış yönündeki iletim süresi', ses darbelerinin akış yönünün tersi yöndeki iletim süresine 'ters akış yönü '.' Akış yönündeki iletim süresi 've' Ters akış yönündeki geçiş süresi 'arasındaki fark. sıvının akış hızının bir göstergesidir.

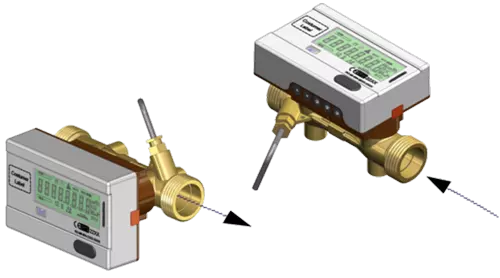

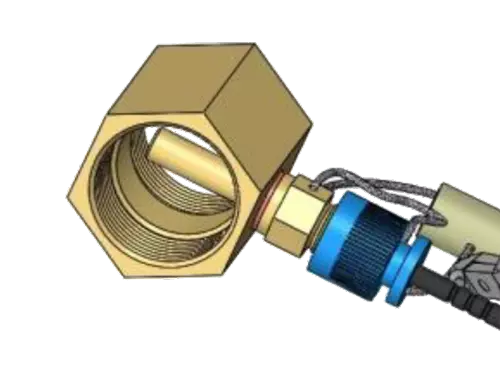

  • Bu PT1000 platin sıcaklık ölçüm sensör çiftleri EN 60751 standardına uygun olarak üretilmekte olup, boru giriş ve çıkışında montajlıdır. Akış sensörünün bulunduğu üretim aşamasında birinci sensör monte edilir ve mühürlenir, ikinci sensör servis tarafından küresel vanaya monte edilir.

    Yatay, dikey, giriş ve dönüş montajına uyumlu olduğu için kullanım kolaylığı sağlar.

Kuru ve ıslak tip sıcaklık sensörleriyle uyumludur.

  • Akış sensörü, hesaplayıcı veya sensör çifti ayrılmışsa ve mühürler kırılmışsa, sayaç artık faturalama amaçları için geçerli değildir. Ayrıca fabrika garantisi artık geçerli değildir.

  • PM01 Ultrasonik kalorimetre de Kullanılan Ultrasonik Ölçüm Yöntemi Temel olarak, Ultrasonik Sensör çifti Sıcaklık sensörleri ve hesaplama ünitesi içindeki mikroişlemci teknolojisi ve tüm birimlerin birbiriyle uyumluluğu, olağanüstü yüksek ölçüm doğruluğu ve güvenilirliği sağlar.

  • Kalorimetrenin LCD ekran yapısı, transleflektif ve geniş ekran, çalışma sıcaklığı ve opsiyonel olarak arka ışık seçeneği ile yüksek kontrastlı olarak tasarlanmıştır. Bundan dolayı Biriken ısı enerjisi ve / veya soğutma enerjisi, kesir noktaları ve ölçüm birimi dahil olmak üzere tümü sekiz basamak şeklinde kWh, MWh veya GJ cinsinden görüntülenebilir.

  • Diğer okuma seçenekleri şunlardır: birikmiş su tüketimi, çalışma saati sayacı, mevcut sıcaklık ölçümleri, akım akışı ve güç okumaları. Ayrıca, PM01 günlükleri, hedef gün verilerini, hata saat sayacını, maks. akış, maks. güç, bilgi kodu ve geçerli tarih / saat.

  • Kalorimetrelerde ER14505 ve ER18505 batarya seçenekleri kullanılabilir. ER14505 bataryası 2600mAh kapasiteye sahiptir ve ısı ölçer ömrü 5-6 yıldır. ER18505 batarya 4000mAh kapasiteye ve 10-12 yıl ısı ölçer ömrüne sahiptir. bunlar normal çalışma modu değerleridir.

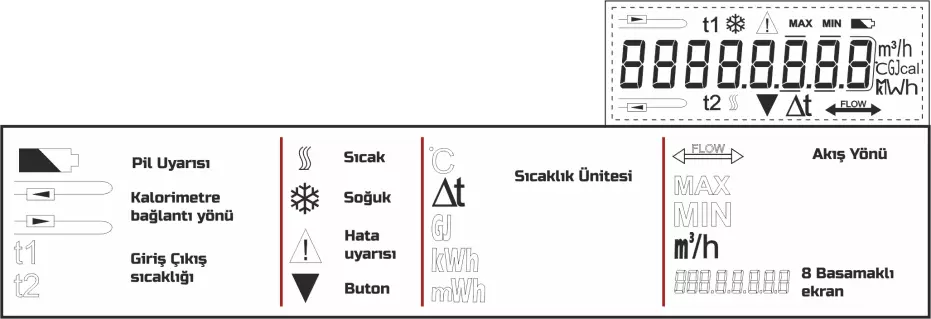

PM01 dijital ekran.

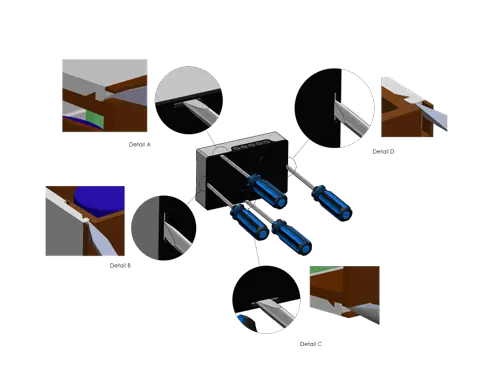

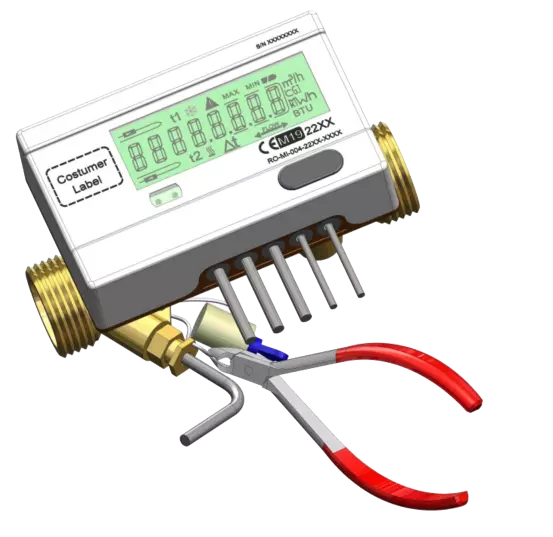

PM01 mühür planı 2.

  • PM01 ultrasonik kalorimetrenin sızdırmazlık planı ve kilit sistemi; birinci sensör ve hesap makinesi, pirinç gövde üzerindeki imalat sırasında sızdırmazlığı sağlar ve ikinci sıcaklık sensörü, montaj sırasında sızdırmazlığı sağlar.
    ÖNEMLİ:Mühürler kırılırsa, sayaç artık faturalama için uygun değildir. Bu nedenle mahkeme, ancak onaylandıktan sonra sayacı yeniden doğrulama yetkisine sahip yetkili bir laboratuvar tarafından açılabilir.

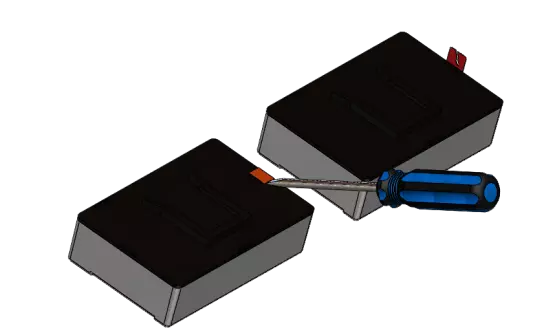

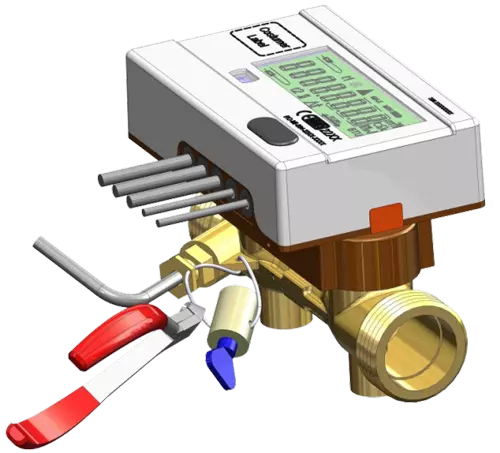

    PM01 Ultrasonik Kalorimetre mühür planı 1.
